CHCNAV
MCNAV TX73
która automatyzuje budowę
System sterowania dla koparek – klasa PREMIUM
CHCNAV MCNAV TX73 to zaawansowany system sterowania 3D dla koparek, łączący precyzyjne odbiorniki GNSS z czujnikami IMU. Zastosowana technologia umożliwia precyzyjne pozycjonowanie na placu budowy oraz monitorowanie ruchu i orientacji maszyny w czasie rzeczywistym. Cyfrowa kontrola w 3D ułatwia realizację wykopów do powierzchni docelowych, znacznie zmniejszając potrzebę stosowania tradycyjnych metod pomiarowych.

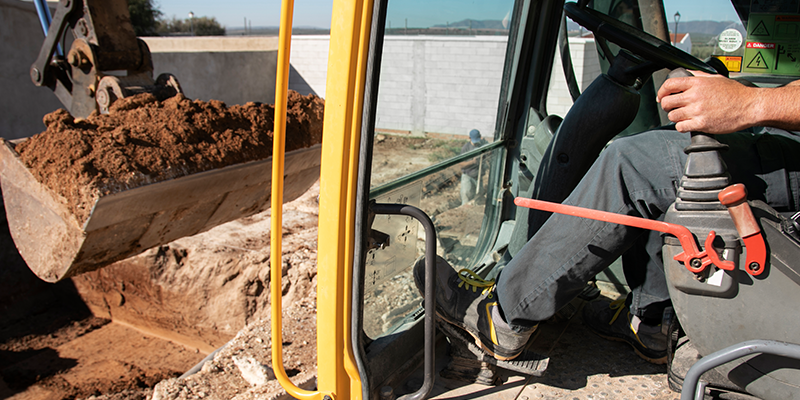

Precyzyjne GNSS i solidne czujniki IMU umożliwiają operatorom dokładne określenie położenia końcówki łyżki względem modelu projektowego. W rezultacie system sterowania 3D do koparek TX73 zwiększa precyzję i efektywność pracy, umożliwiając szybsze ukończenie projektów bez przestojów, błędów i poprawek.

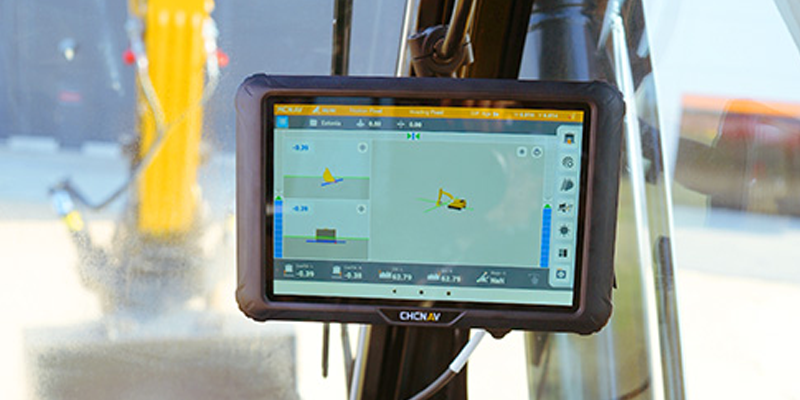

CAD 3D: zaawansowana wizualizacja w czasie rzeczywistym
CHCNAV TX73 sprzyja płynnej realizacji prac, umożliwiając korzystanie z plików CAD w czasie rzeczywistym. Możliwość importu plików LandXML, DWG, DXF i modeli 3D niweluje potrzebę wytyczania i ciągłego kontrolowania, co przyspiesza realizację wykopów do docelowej powierzchni.

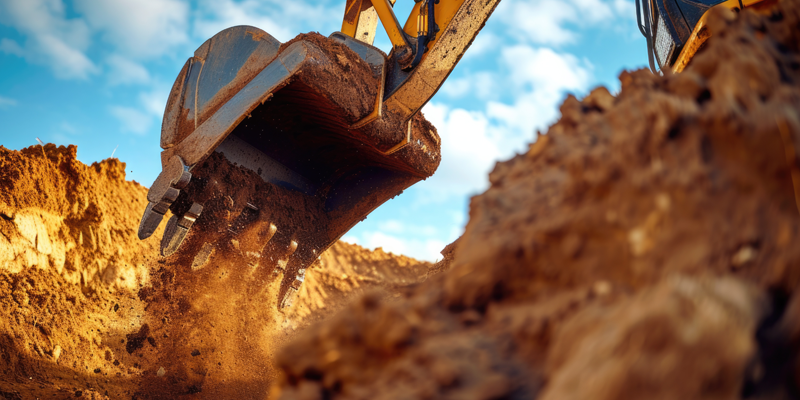

Precyzja i wydajność, niższe koszty
System pozycjonowania 3D do koparki GNSS TX73 działa w oparciu o wszystkie konstelacje GNSS i zaawansowane czujniki IMU. Dzięki temu, CHCNAV TX73 pozwala uzyskać dane w czasie rzeczywistym, redukując przy tym ryzyko błędów ludzkich, nadmiernych wykopów, konieczności poprawek.
Zwiększone bezpieczeństwo
Dostępność rysunków as-built pozwala operatorom maszyn przewidzieć obecność przeszkód takich, jak podziemne instalacje. Automatyczne wskazówki minimalizują narażenie pracowników na nieprzewidziane sytuacje i wypadki, zwiększając bezpieczeństwo podczas realizacji prac.

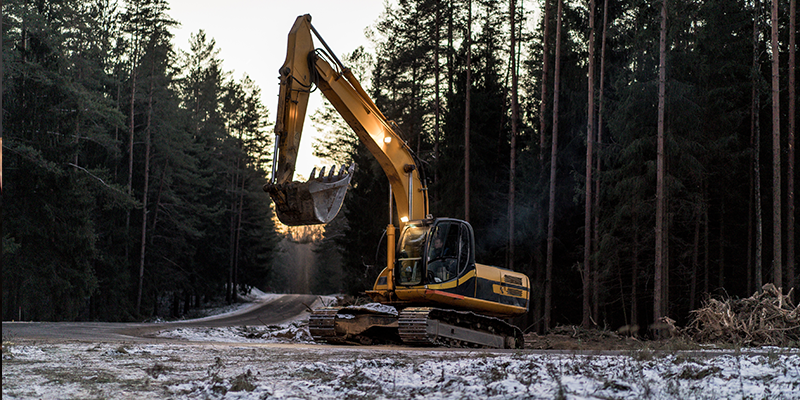

Solidność i trwałość systemu w różnych warunkach terenowych i atmosferycznych
Na system CHCNAV TX73 składają się solidne, trwałe komponenty, w tym: odbiornik MC300, czujniki IMU o stopniu ochrony IP69K, dwie anteny GNSS o stopniu ochrony IP68. Solidność wykonania, a także wodoodporność i pyłoszczelność komponentów zapewniają niezawodną pracę nawet w trudnych warunkach. Takie rozwiązanie zwiększa bezpieczeństwo użytkowania, jednocześnie redukując ryzyko opóźnień wywołanych problemami technicznymi.
Aktualizacje OTA i bieżące wsparcie
Aktualizacje systemu odbywają się w trybie OTA (Over-the-air). Takie rozwiązanie sprawia, że nowe funkcje i usprawnienia pojawiają się w systemie na bieżąco.

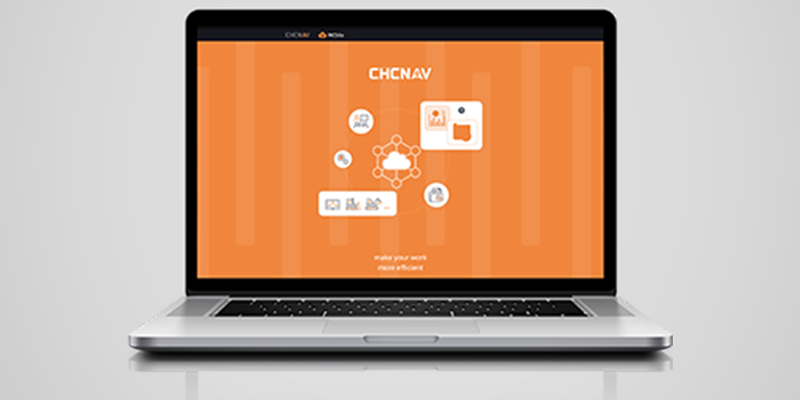

Dzięki działającej w chmurze platformie McSite, użytkownik systemu może liczyć na zdalną synchronizację danych i wsparcie w rozwiązywaniu ewentualnych problemów. Wszystko to sprawia, że praca zyskuje na płynności i wydajności, a ryzyko przestojów z powodów technicznych zostaje zredukowane do minimum.
KLUCZOWE FUNKCJE
- Rysunki CAD o wysokiej wierności i wiele trybów widoku (widok 3D, górne, boczne z dużą czcionką).
- Możliwość projektowania powierzchni w terenie w celu usprawnienia pracy.
- W pełni konfigurowalny interfejs zgodnie z preferencjami operatora.
- Oparta na warstwach kontrola widoczności danych, wskazówki dotyczące wysokości i wyrównania w poziomie.
- Szeroka kompatybilność sprzętu, obsługa wszystkich popularnych typów łyżek.
- Elastyczna kalibracja szybkozłączy, głowic obrotowych i łyżek, umożliwiająca bezproblemową rekonfigurację.
- Obsługa globalnych układów współrzędnych i wielu formatów plików projektowych, w tym *. LandXML, *. DWG i *. DXF.
- Kompatybilność z protokołami radiowymi TT450S, Transparent i Satel_3AS.
- Platforma oparta na chmurze z możliwością dystrybucji plików i globalnym dostępem zdalnym.
Ekran
| Wymiary (Dł. x Szer. x Wys.) | 281 x 181 x 42 mm |
| Waga | 1.5 kg |
| Rozmiar | 10.1” |
| Rozdzielczość | 1024 x 600 px |
| Temperatury | Pracy: -30°C do +70°C Przechowywania: -30°C do +70°C |
| Poziom ochrony | IP67 |
Sensory IMU
| Wymiary (Dł. x Szer. x Wys.) | 48.9 x 109 x 27.3 mm |
| Waga | 0.115 kg |
| Zasilanie | 7–36 V DC |
| Dokładność statyczna (RMS) | ± 0.05° |
| Dokładność dynamiczna (RMS) | ± 0.1° |
| Szok | 50 G / 11 ms |
| Wibracje | 7.7 Grms, 10–1000 Hz |
| Temperatury | Pracy: -40°C do +75°C Przechowywania: -50°C do +85°C |
| Poziom ochrony | IP69K |
Odbiornik GNSS MC300
| Wymiary (Dł. x Szer. x Wys.) | 215 x 154 x 58 mm |
| Waga | 1.11 kg |
| Zasilanie | 7–36 V DC |
| Dokładność RTK | Poziomo: 8 mm + 1 ppm RMS Pionowo: 15 mm + 1 ppm RMS |
| Temperatury | Pracy: -30°C do +65°C Przechowywania: -40°C do +85°C |
| Poziom ochrony | IP67 |
Anteny GNSS AT315
| Wymiary (D x S x Wys.) | 40 x 140 x 55 mm |
| Waga | 0.7 kg |
| Zasilanie | 3.3 – 12 V DC |
| Wzmocnienie | 40 ± 2 dB |
| Współczynnik szumu | ≤ 2 dB |
| Szok | 40 G / 11 ms |
| Wibracje | 7.7 Grms, 10–1000 Hz |
| Temperatury | Pracy: -40°C do +75°C Przechowywania: -50°C do +85°C |
| Poziom ochrony | IP68 |
* Specyfikacja może się zmienić bez wcześniejszego powiadomienia.
Przykładowe zastosowania
Budowa skarp
i nasypów
Wykopy
rowów
Wykopaliska lotnicze
Wykop fundamentowy
