EasyNAV EMG100

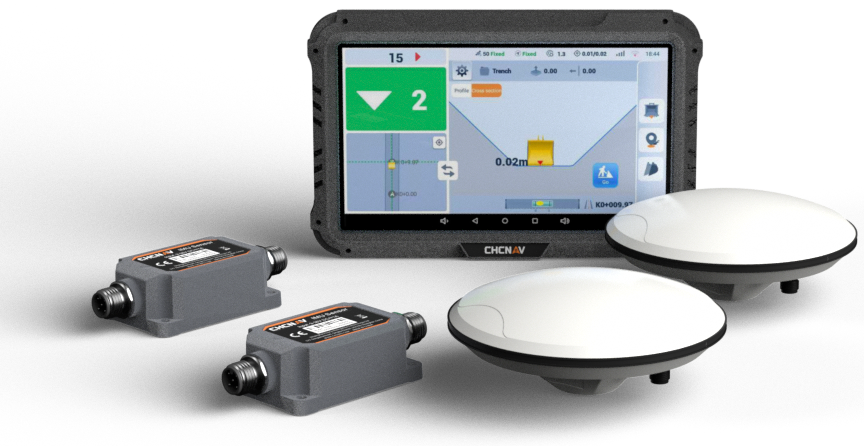

CHCNAV EasyNAV EMG100 to system naprowadzania 3D do koparek, umożliwiający prostą, intuicyjną instalację, kalibrację i obsługę. Zintegrowane komponenty i zaawansowane algorytmy zapewniają dokładność na poziomie centymetra, zwiększając precyzję i tempo realizacji wykopów. Co za tym idzie, system CHCNAV Easy NAV EMG100 redukuje koszty, ryzyko błędów ludzkich i opóźnień w realizacji.
CHCNAV EasyNAV EMG100 to system naprowadzania 3D do koparek, umożliwiający prostą, intuicyjną instalację, kalibrację i obsługę. Zintegrowane komponenty i zaawansowane algorytmy zapewniają dokładność na poziomie centymetra, zwiększając precyzję i tempo realizacji wykopów. Co za tym idzie, system CHCNAV Easy NAV EMG100 redukuje koszty, ryzyko błędów ludzkich i opóźnień w realizacji.
System EasyNAV EMG100 zaprojektowany został tak, by zapewnić prostą instalację i konfigurację, co zapewnia minimalny przestój i szybsze wdrożenie.
System naprowadzania 3D dla koparek zapewnia dokładność centymetrową dzięki danym o objętości wykopu/nasypu w czasie rzeczywistym. Takie rozwiązanie pozwala na wykonywanie precyzyjnych wykopów, ograniczając liczbę błędów i konieczność czasochłonnych przeróbek.
System CHCNAV EasyNAV EMG100 jest kompatybilny z wysięgnikami obrotowymi, wysięgnikami podwójnymi, łyżkami uchylnymi (z opcjonalnym czujnikiem IMU) i wieloma profilami łyżek, co zapewnia możliwość dostosowania do różnych modeli koparek.
Bezproblemowa łączność
System 3D do koparki zapewnia bezproblemowe połączenie z sieciami GNSS RTK i stacjami bazowymi, dzięki czemu zapewnia spójny przepływ danych i pozwala zminimalizować przestoje.
Uproszczona obsługa
System 3D do koparki zaprojektowany został dla operatorów o każdym poziomie doświadczenia. Czytelny wyświetlacz, odpowiedniej wielkości wskaźniki i liczby, intuicyjny interfejs skracają czas nauki, umożliwiając szybkie wdrożenie zautomatyzowanego rozwiązania.
System
| System operacyjny | Android 6 |
| Procesor | 1.2 GHz, cztery rdzenie |
| Pamięć RAM | 2 GB RAM |
| Pamięć nieulotna | 16 GB |
Ekran
| Wymiary (Dł. x Szer. x Wys.) | 281 x 181 x 42 mm |
| Waga | 1.5 kg |
| Rozmiar | 10.1” |
| Rozdzielczość | 1024 x 600 px |
| Jasność ekranu | 750 cd/m² |
| Temperatury | Pracy: -30° do +70°C Przechowywania: -40°C do +85°C |
| Poziom ochrony | IP65 |
| Odbiornik GNSS | GPS, GLONASS, BeiDou, Galileo, QZSS, L-Band |
Sensory IMU
| Wymiary (Dł. x Szer. x Wys.) | 48.9 x 109 x 27.3 mm |
| Waga | 0.115 kg |
| Zasilanie | 7–36 V DC |
| Dokładność statyczna (RMS) | ± 0.05° |
| Dokładność dynamiczna (RMS) | ± 0.1° |
| Szok | 50 G / 11 ms |
| Wibracje | 7.7 Grms, 10–1000 Hz |
| Temperatury | Pracy: -40°C do +75°C Przechowywania: -50°C do +85°C |
| Poziom ochrony | IP69K |
Anteny GNSS
| Wymiary | Ø 150 x 61 mm |
| Waga | ≤ 0.450 kg |
| Zasilanie | 3.3–12 V DC |
| Wzmocnienie | 40 ± 2 dB |
| Współczynnik szumu | ± 2 dB |
| Szok | 30 G / 11 ms |
| Wibracje | MIL-STD-810H, 7.7 G |
| Temperatury | Pracy: -40°C do +85°C Przechowywania: -55°C do +85°C |
| Poziom ochrony | IP68 |
Przykładowe zastosowania
Budowa skarp
i nasypów
Wykopy
wykopowe
Wykopaliska lotnicze
Wykop fundamentowy
Przetestuj system na Twoim placu budowy
Przetestuj nasz system w terenie! Wypełnij formularz, a my pomożemy Ci dobrać najlepsze rozwiązanie dla Twojej maszyny – szybko, prosto i bez zobowiązań.
