CHCNAV
TD63 Pro
wydajna praca i precyzyjne profilowanie
System sterowania 3D dla spycharek:
wydajna praca i precyzyjne profilowanie

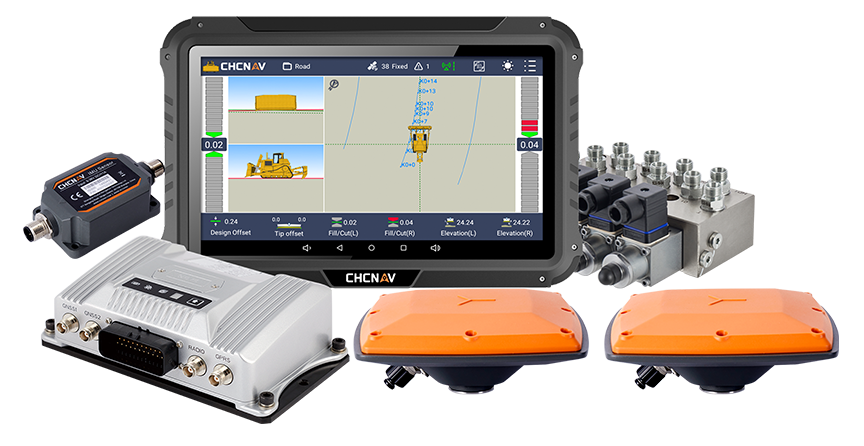

System CHCNAV TD63 powstał z myślą o zautomatyzowaniu sterowania spycharką, zwiększając przy tym jakość i wydajność prac ziemnych.
Podwójny moduł pozycjonowania GNSS i czujnik IMU współpracujące z zaworami hydraulicznymi umożliwiają pozycjonowanie z dokładnością ± 2 cm. TD63 Pro zapewnia doskonałą, w pełni automatyczną kontrolę nad pozycją lemiesza spychacza w czasie rzeczywistym, niezależnie od położenia maszyny. Takie rozwiązanie pozwala wyeliminować konieczność ręcznego tyczenia a także wyręcza operatorów podczas sterowania lemieszem. Tym samym nie tylko przyspiesza pracę, ale i redukuje do minimum ryzyko błędów i poprawek.
Intuicyjna obsługa i automatyczna kontrola
Automatyczny system sterowania spycharką pozwala na precyzyjne dostosowanie położenia lemiesza do powierzchni projektowej w czasie rzeczywistym, co pozwala na osiągnięcie docelowego efektu w krótkim czasie.
Wydajny, dotykowy tablet klasy przemysłowej i intuicyjne oprogramowanie ułatwiają operatorowi pełną kontrolę nad systemem. Przyjazny użytkownikowi interfejs aplikacji zapewnia łatwą obsługę i szybkie wdrożenie, niezależnie od poziomu doświadczenia pracownika.
Pełna kompatybilność i wszechstronność systemu sterowania 3D do spycharki
System jest kompatybilny ze wszystkimi modelami spycharek i obsługuje protokoły radiowe TT450S, Transparent i Satel_3AS, a także pliki kalibracji współrzędnych crd, dc, cal, lok, jxl i loc. Obsługiwane są między innymi formaty Rodx, DXF i LandXML do współpracy nad dowolnym projektem.
Solidność i odporność na trudne warunki pracy
Komponenty systemu CHCNAV TD63 Pro zaprojektowane zostały w sposób przystosowany do warunków panujących na placach budowy. Stopień ochrony czujnika przechyłu na poziomie IP65 oraz anten GNSS wynoszący IP68 zapewniają odporność na wodę i pył. Dzięki temu, system sterowania spycharką zapewnia niezawodność nawet w trudnych warunkach, niwelując ryzyko problemów technicznych i przestojów związanych z naprawą.
Ekran
| Wymiary (Dł. x Szer. x Wys.) | 281 x 181 x 42 mm |
| Waga | 1.5 kg |
| Rozmiar | 10.1″ |
| Rozdzielczość | 1024 x 600 pikseli |
| Jasność | 750 cd/m² |
| System | 4-rdzeniowy, 1.5 GHz RAM: 2G ROM: 16G Android: V6.0.1 |
| Temperatura pracy | (minus 20) – 20°C ~ +70°C |
| Temperatura przechowywania | (minus 40) – 40°C ~ +85°C |
| Stopień ochrony | IP65 |
Odbiornik GNSS
| Wymiary (Dł. x Szer. x Wys.) | 207 x 136.5 x 61 mm |
| Waga | 1.2 kg |
| Zasilanie | 7~36 V DC |
| Dokładność RTK | Poziomo: 10 mm + 1 ppm RMS Pionowo: 15 mm + 1 ppm RMS |
| Temperatura operacyjna | (minus 25) – 25°C ~ +75°C |
| Temperatura przechowywania | (minus 30) – 30°C ~ +85°C |
| Stopień ochrony | IP65 |
Sensor IMU
| Wymiary (Dł. x Szer. x Wys.) | 97 x 72 x 37 mm |
| Waga | 400 g |
| Zasilanie | 6 ~ 36 V DC |
| Dokładność statyczna (RMS) | ±0.1° |
| Dokładność dynamiczna (RMS) | ±0.3° |
| Szok | 50 G / 6 ms |
| Wibracje | 5 grms, 10 ~ 400 Hz, 4 H/axis |
| Temperatura operacyjna | -40°C ~ +85°C |
| Temperatura przechowywania | -50°C ~ +85°C |
| Stopień ochrony | IP67 |
Anteny GNSS
| Wymiary (Dł. x Szer. x Wys.) | 140 x 140 x 55 mm |
| Waga | 700 g |
| Zasilanie | 3 ~ 6 V DC |
| Wzmocnienie | 40 ±2 dB |
| Współczynnik szumu | ≤2 dB |
| Szok | 50 g / 6 ms |
| Wibracje | 5 grms, 4 ~ 250 Hz, 0.5 H/axis |
| Temperatura operacyjna | -20°C ~ +70°C |
| Temperatura przechowywania | -50°C ~ +85°C |
| Stopień ochrony | IP68 |
Przykładowe zastosowania
Oczyszczanie
terenu
Przygotowanie
fundamentów
Budowa tamy
i grobli
Budowa
nasypu
Przetestuj system na Twoim placu budowy
Przetestuj nasz system w terenie! Wypełnij formularz, a my pomożemy Ci dobrać najlepsze rozwiązanie dla Twojej maszyny – szybko, prosto i bez zobowiązań.
